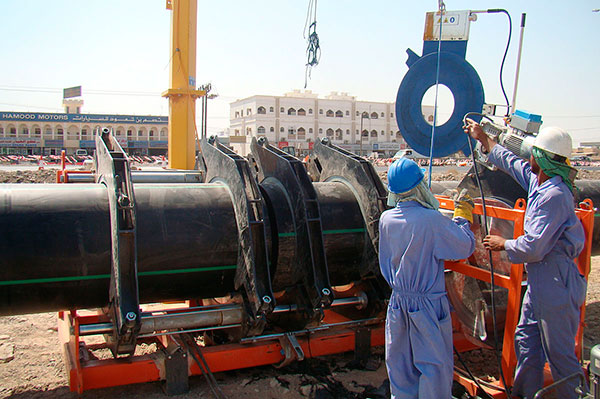

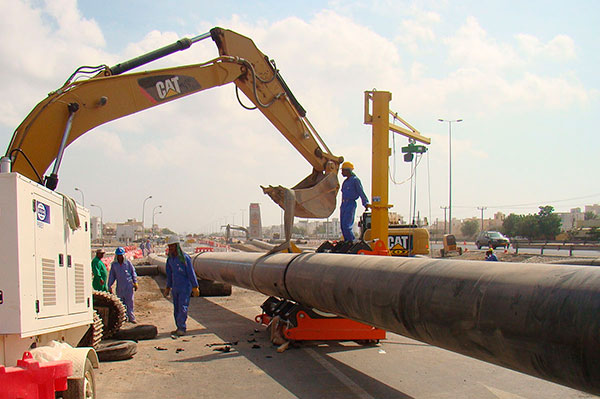

Машины с автоматическим выравниванием для сварки трубопроводов диаметром до 1000 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением.

Производитель: Ritmo (Италия)

Машины с автоматическим выравниванием для сварки трубопроводов диаметром до 1000 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением. DELTA 1000 сконструирована в соответствии с национальными и международными стандартами (UNI 10565, ISO 12176-1).

  • шасси с несущей рамой, четырьмя зажимами и двумя напорными гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого соединения
  • съёмный нагревательный элемент с отдельным термометром для снятия рабочей температуры
  • съёмный электроторцеватель для выравнивания торцов соединяемых труб и фитингов, оборудованный защитным микровыключателем и прерывателем для защиты от перегрузок
  • электрический гидроагрегат с рычагом, сводящим и разводящим зажим, с клапанами максимального давления и выпускными клапанами (полезными также при сварке "с двойным давлением"), гидравлическими шлангами с герметичными муфтами быстрого соединения, таймером (для этапов разогрева и сварки), со съёмной электрической панелью, оборудованной розеткой для подключения нагревательного элемента, с электронным терморегулятором для контроля рабочей температуры и дифференциальным прерывателем
  • станина торцевателя и нагревательного элемента. С помощью машин DELTA 800 и DELTA 1000 можно осуществлять сварку фитингов: колен, Т-образных фитингов, отводов и фланцев. Это возможно благодаря третьему зажиму, который соединяется с подвижными первым и вторым зажимами и перемещается по направляющим вместе с трубой. Фитинг фиксируется четвёртым зажимом. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах

Комплектация:

  • шасси с набором инструментов
  • нагревательный элемент
  • торцеватель
  • электрический гидроагрегат
  • электрическая панель для подключения нагревательного элемента и крана
  • станина торцевателя и нагревательного элемента

Дополнительно:

  • редукционные зажимные вкладыши для зажимов Ø 630, 710, 800, 900 мм (8 шт. каждого диаметра — D.1000)
  • зажим для фланцев
  • специальный деревянный ящик для транспортировки (шасси с тележкой)
  • специальный деревянный ящик для транспортировки (нагревательный элемент, торцеватель, станина торцевателя и нагревательного элемента и электрический гидроагрегат)
  • деревянный ящик для редукционных зажимных вкладышей
  • тележка для шасси

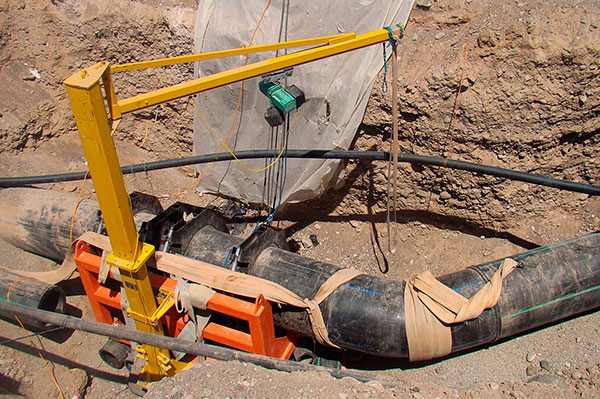

  • электрический кран
  • прибор INSPECTOR для протоколирования данных сварки

Технические характеристики:

МатериалыПЭ, ПП, ПВДФ
Диапазон соединяемых трубØ 630 ÷ 1000 мм
Питание400В трехфазное 50/60 Гц
Мощность, потр. нагр. эл-том TP16000 Вт
Мощность, потр. торцевателем4048 Вт
Мощность, потр. гидроагрег.4048 Вт
Суммарная потр. мощность25000 Вт
Рабочая температура180 ... 280°C (^)
Температура окр. среды-5 ... +40°C
Время разогрева до раб. т-ры~ 45 мин.
Общая площадь сеч. цилиндров26,703 см²
Диапазон рабочего давления0 - 220 бар
Вес корпуса машины2500 кг
Размеры 2463x1780x1700 мм
