Установка направленного бурения МНБ-50

  1. Главная

Предназначена для выполнения работ по устройству трубопроводов, диаметром до 315 мм и протяженностью до 120 метров, а также перекладки трубопроводов длиной до 200 метров бестраншейным способом.

Производитель: Мемпэкс (Беларусь)

Особенности:

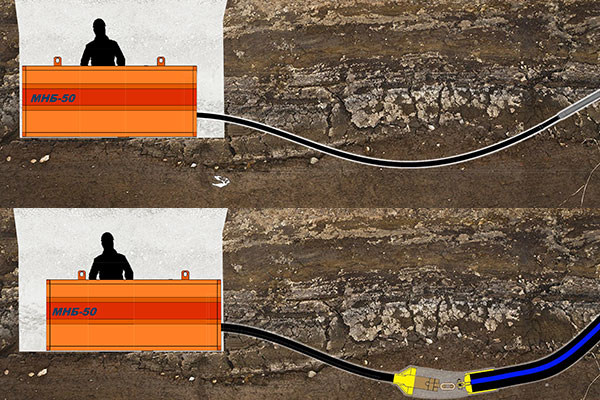

  • Произвести управляемый по траектории и полностью контролируемый в плане и профиле прокол. Вы будете точно знать на какой глубине, в каком направлении производится бурение, а, главное, Вы сможете изменять и корректировать это направление.
  • Поменять старые изношенные трубы (чугун, керамика, сталь ,асбест, ПНД) газопровода, водопровода, канализации на новые, сохранив или увеличив их диаметр без производства раскопок.
  • Проложить в старом изношенном коллекторе новый трубопровод, используя машину МНБ-50 в качестве натяжного устройства с тяговым усилием до 50 тонн.
  • Заменить или проложить новые канализационные выпуски из зданий в технологические колодцы.

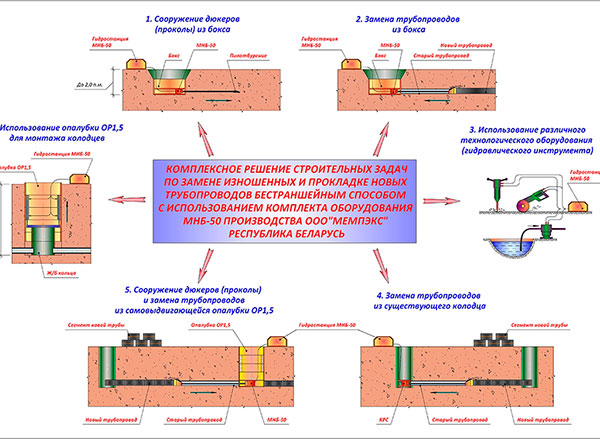

Варианты монтажа:

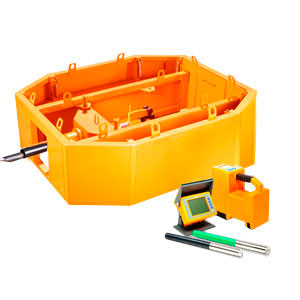

  • В коробе (3 м х 1 м х 1,2 м)

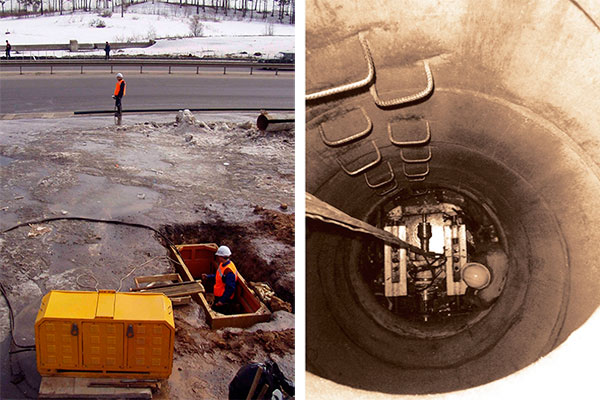

  • В существующем колодце Д-1,5 м
  • В опалубке ОР-1,5

В состав комплекта МНБ-50 входит гидростанция, которая позволяет кроме подключения к ней силового гидроцилиндра машины, так же подключить и различный гидроинструмент (отбойный молоток, помпу, пилу дисковую, пилу цепную, пилу ножовочную, дрель и даже гайковерт и вращатель задвижек).

Технические характеристики:

Общие характеристики:
Устройство контроля:локатор RD – 385 L
Рабочий интервал температурот -20 до +40 ºС
Тяговое усилие при производстве прокола37 т
Тяговое усилие при затяжке трубы50 т
Гидроцилиндры1 шт.
Номинальное рабочее давление гидроцилиндров20 МПа
Общий вес базового комплекта оборудования1100 кг
Гидростанция:
ДвигательHonda GX 690 (бензиновый)
Мощность17,7 кВт
Габаритные размеры:
Гидростанция:
Длина    1500 мм
Ширина  630 мм
Высота  780 мм
Бокс:
Длина           2750 мм
Ширина920 мм
Высота1200 мм
Штанга:
Длина          1020 мм
Диаметр48 мм
Масса  14 кг

Параметры бурения:

  • Длина прокола:  120 м*
  • Диаметр укладываемых труб: 63 мм, 90 мм, 110 мм, 160 мм, 225 мм, 315 мм
  • Количество людей, необходимых для производства работ: 3 человека

Параметры замены изношенных трубопроводов:

  • Диаметр нового трубопровода**: 110 мм, 160 мм, 225 мм, 315 мм
  • Минимальный диаметр старого трубопровода:   100 мм
  • Длина заменяемого трубопровода:  150 м
  • Количество людей, необходимых для производства работ: 3 человека

* - параметры бурения могут изменяться в большую или меньшую сторону и зависят от геологии, профессиональных навыков бригады, гидронасыщенности грунта и т.д.
** - как с сохранением, так и с увеличением/уменьшением диаметра

Виды трубопроводов:

  • Вода и канализация
  • Газ
  • Футляры для кабелей различного назначения

Материал заменяемого трубопровода:

  • Чугун
  • Железобетон
  • Керамика
  • Асбест
  • Сталь

Материал нового трубопровода:

  • Полиэтилен
  • Сталь
