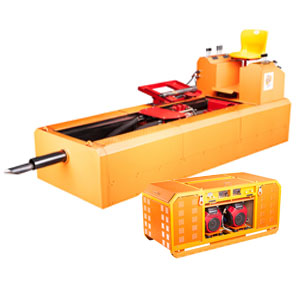

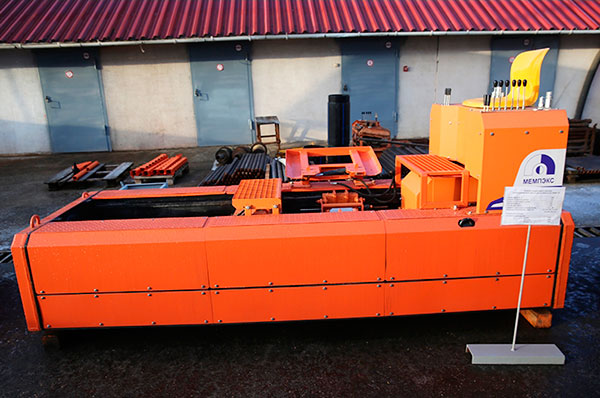

Машина направленного бурения МНБ-125

  1. Главная

Предназначена для выполнения работ по устройству трубопроводов, диаметром до 600 мм и протяженностью до 250 метров, а также перекладки трубопроводов длиной до 300 метров бестраншейным способом

Производитель: Мемпэкс (Белорусь)

Особенности:

Замена изношенных трубопроводов на новые с сохранением или увеличением их диаметра и пропускной способности:

  • Максимальный диаметр нового трубопровода - 600 мм
  • Средняя длина перекладываемого участка - 200 метров
  • Количество людей, необходимое для производства ремонтных работ, - 4 человека
  • Минимальный диаметр заменяемого трубопровода – 110 мм

Замена изношенных трубопроводов с уменьшением их диаметра без производства раскопок:

  • Максимальный диаметр заменяемого трубопровода - 1000 мм
  • Диаметр нового трубопровода определяется техническими условиями
  • Средняя длина перекладываемого участка - 200 – 300 метров
  • Количество людей, необходимое для производства ремонтных работ, - 4 человека

Устройство переходов под автодорогами и другими препятствиями:

  • Осуществление контроля проходки в плане и в профиле с корректировкой направления в процессе бурения
  • Максимальный диаметр перехода - 500 мм
  • Средняя длина прокола - 200 - 300 метров
  • Количество людей, необходимое для производства ремонтных работ, - 4 человека

Технические характеристики:

Общие характеристики:
Устройство контролялокатор RD – 385 L
Рабочий интервал температурот -20 до +40ºС
Тяговое усилие при производстве прокола94 т
Тяговое усилие при затяжке трубы125 т
Номинальное рабочее давление гидроцилиндров20+20 МПа
Гидроцилиндры2 шт.
Общий вес базового комплекта оборудования3800 кг
Гидростанция:
Двигатель2 шт. - Honda GX 690 (бензиновый)
Мощность35,4 кВт
Габаритные размеры:
Гидростанция:
Длина2260 мм
Ширина1020 мм
Высота1045 мм
Размеры силовой установки:
Длина3350 мм
Ширина1200 мм
Высота1615 мм (с креслом оператора)

Параметры бурения:

  •   Длина прокола:  100 - 150 м*
  •   Максимальный диаметр укладываемых труб: 500 мм
  •   Количество людей, необходимых для производства работ: 4 человека

Параметры замены изношенных трубопроводов:

  •   Максимальный диаметр нового трубопровода**:  500 мм
  •   Минимальный диаметр старого трубопровода:   100 мм
  •   Средняя длина заменяемого трубопровода:  200 м
  •   Количество людей, необходимых для производства работ: 4 человека

* - параметры бурения могут изменяться в большую или меньшую сторону и зависят от геологии, профессиональных навыков бригады, гидронасыщенности грунта и т.д.
** - как с сохранением, так и с увеличением/уменьшением диаметра

Виды трубопроводов:

  • Вода и канализация
  • Газ
  • Футляры для кабелей различного назначения

Материал заменяемого трубопровода:

  • Чугун
  • Железобетон
  •  Керамика
  • Асбест
  • Сталь

Материал нового трубопровода:

  • Полиэтилен
  • Сталь
